Hướng dẫn sử dụng máy quét RFID cầm tay Bluetooth (NHR-10 REV-B)

NHR-10 REV-B là thiết bị thu thập dữ liệu RFID cầm tay. Thiết bị cung cấp dữ liệu UHF RFID cho ứng dụng chủ qua Bluetooth Low Energy (BLE); thiết bị không thay thế hệ thống nghiệp vụ tiếp nhận dữ liệu. Đầu đọc dùng cho kiểm đếm tồn kho, kiểm tra tài sản, định vị thẻ, truy cập EPC và thu thập dữ liệu hiện trường, rồi gửi dữ liệu RFID đến ứng dụng di động, web, PC, ERP, WMS hoặc hệ thống đám mây.

Cảnh báo vận hành RF: chỉ vận hành đầu đọc với cấu hình RF đã được phê duyệt cho hệ thống triển khai mục tiêu. Không thay đổi cài đặt khu vực, tần số và công suất RF sang các giá trị không được hỗ trợ.

Trước khi bắt đầu

Hoàn tất	Nội dung kiểm tra
☐	Đầu đọc đã được sạc hoặc kết nối với nguồn điện được phê duyệt
☐	Thiết bị chủ có ứng dụng máy khách BLE GATT hỗ trợ dịch vụ 0x00FF
☐	Bluetooth đã được bật trên thiết bị chủ
☐	Có sẵn một thẻ thử nghiệm EPC Gen2 đã biết
☐	Cấu hình khu vực RF phù hợp với quốc gia triển khai
☐	Người vận hành hiểu rằng khoảng cách đọc thay đổi theo thẻ, hướng đặt, vật liệu, môi trường và cài đặt RF

Khởi động nhanh

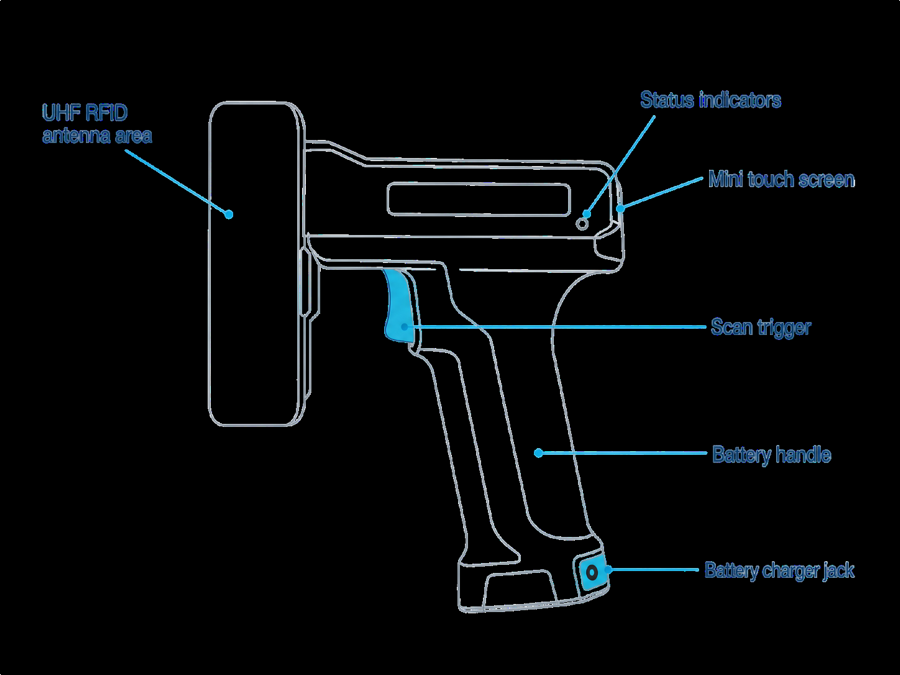

1. Sạc và kiểm tra. Xác nhận pin, vỏ thiết bị, cò quét và phụ kiện sạc đã sẵn sàng.
2. Bật nguồn và kết nối. Mở ứng dụng chủ, tìm NHR-10, kết nối qua BLE GATT, yêu cầu MTU 185 và đăng ký nhận thông báo.
3. Xác nhận cấu hình. Đọc các giá trị thiết bị, pin, công suất RF, băng gốc, truy vấn và nhiệt độ trước khi quét trong môi trường sản xuất.
4. Quét một thẻ đã biết. Mở chế độ Kiểm kê, hướng đầu đọc vào thẻ tham chiếu và nhấn cò quét.
5. Lưu hoặc xóa. Xác nhận EPC xuất hiện, sau đó lưu, xuất dữ liệu hoặc xóa phiên thử nghiệm.

Cảnh báo khi sử dụng lần đầu: không triển khai đầu đọc vào môi trường sản xuất cho đến khi khu vực RF, định dạng dữ liệu, cách xử lý dữ liệu trùng lặp, nguồn dấu thời gian và quy trình tải lên đã được xác nhận với ứng dụng chủ mục tiêu.

Sạc, nguồn và các nút bấm

Quy trình sạc:

1. Kiểm tra đầu đọc, pin, cáp, bộ sạc và đế sạc xem có hư hỏng nào có thể nhìn thấy hay không.
2. Kết nối đầu đọc với cáp USB, bộ sạc hoặc đế cắm đã được phê duyệt.
3. Xác nhận chỉ báo sạc xuất hiện trên đầu đọc hoặc trong ứng dụng phía thiết bị chủ, nếu tính năng này được hỗ trợ.
4. Chờ cho đến khi chỉ báo sạc đầy xuất hiện.
5. Ngắt kết nối đầu đọc và xác nhận mức pin trước khi sử dụng tại hiện trường.

Thao tác	Chức năng mặc định
Nhấn và giữ cò quét	Kiểm kê RFID hoặc định vị thẻ, tùy màn hình và hồ sơ hiện tại của ứng dụng
Nhả cò quét	Dừng lượt quét đang hoạt động
Nhấn nhanh nút nguồn	Đánh thức đầu đọc hoặc hiển thị trạng thái
Nhấn giữ nút nguồn	Tắt nguồn

An toàn pin: chỉ sử dụng pin, bộ sạc, đế cắm và cáp đã được phê duyệt. Không sử dụng pin bị phồng, rò rỉ, hư hỏng, quá nhiệt hoặc đã bị sửa đổi.

Đọc thẻ RFID: hướng vùng đọc

Đặc tính đọc RFID có tính định hướng và phụ thuộc vào môi trường. Góc đọc tối ưu xấp xỉ 106°: hướng mặt anten về phía các vật phẩm mục tiêu và giữ vùng mục tiêu bên trong hình quạt trong khoảng ±60° so với hướng trung tâm.

• Bắt đầu với công suất RF vừa phải và chỉ tăng khi cần thiết.
• Dùng công suất RF thấp hơn với vật phẩm ở cự ly gần, hoặc khi xuất hiện thẻ không mong muốn bên ngoài vùng mục tiêu.
• Di chuyển đều, thao tác lia quá nhanh có thể bỏ sót thẻ hoặc tạo số đếm không nhất quán.
• Quét từ nhiều góc khi ở gần kim loại, chất lỏng, bao bì dày đặc hoặc vật phẩm xếp chồng.
• Xác minh các EPC không mong đợi trước khi ghi nhận giao dịch kiểm kê vào ERP hoặc WMS.

Chỉ báo trạng thái

Phần cứng hiện tại chỉ có một LED báo sạc pin: sáng xanh lục liên tục nghĩa là bộ sạc đã kết nối và đang sạc, sáng đỏ liên tục nghĩa là chu kỳ sạc đã hoàn tất. Trạng thái Bluetooth, quét và lỗi hiển thị trên màn hình/ứng dụng và phản hồi bằng còi:

Còi	Ý nghĩa
Giai điệu khởi động	Thiết bị khởi động
Một tiếng bíp ngắn	BLE đã kết nối, hoặc cò quét bắt đầu một lượt quét
Hai tiếng bíp ngắn	BLE đã ngắt kết nối, hoặc cò quét dừng một lượt quét
Ba tiếng bíp ngắn	Cảnh báo pin. Ở chế độ theo lô, phần sụn cũng dừng và lưu phiên làm việc
Âm báo tìm kiếm	Chế độ tìm phát âm dài 70 ms khi phát hiện EPC mục tiêu, tần số âm tăng khi RSSI mạnh hơn

Kết nối Bluetooth

Phần sụn hiện tại cung cấp BLE GATT API để tích hợp ứng dụng. Ứng dụng phía thiết bị chủ chịu trách nhiệm phát hiện thiết bị, kết nối, định thời lệnh, phân tích dữ liệu, quản lý ngữ cảnh phiên và tải dữ liệu lên hệ thống doanh nghiệp.

Các bước kết nối BLE GATT:

1. Bật nguồn đầu đọc và đặt gần thiết bị chủ.
2. Xác nhận đầu đọc chưa kết nối với thiết bị chủ khác.
3. Bật Bluetooth trên thiết bị chủ và quét tìm tên NHR-10.
4. Lọc theo UUID dịch vụ được quảng bá 0x00FF khi nền tảng hỗ trợ.
5. Kết nối với vai trò thiết bị trung tâm/máy khách BLE. Mã nguồn hiện tại không yêu cầu PIN hoặc khóa truy cập.
6. Yêu cầu ATT MTU 185 khi được hỗ trợ, sau đó khám phá các đặc tính 0xFF01, 0xFF02 và 0xFF03.
7. Bật thông báo trên 0xFF01; bật 0xFF03 trước khi tải lên theo lô.

Tại một thời điểm, chỉ một thiết bị chủ được điều khiển đầu đọc. Phần sụn khởi động lại việc quảng bá sau khi ngắt kết nối; nếu thiết bị chủ không thể kết nối, hãy đóng phiên ứng dụng trước đó, khởi động lại nguồn nếu cần và kết nối lại từ thiết bị chủ dự kiến sử dụng.

Quy trình làm việc

Kiểm kê thời gian thực. Dùng khi cần biết ngay số lượng thẻ và quan sát trực tiếp EPC: kết nối qua BLE GATT, chọn Kiểm kê, bắt đầu quét bằng lệnh S hoặc cò quét, theo dõi luồng EPC nhị phân trực tiếp, dừng bằng X.

Kiểm kê theo lô (ngoại tuyến). Dùng khi kết nối không ổn định hoặc cần quét nhiều khu vực trước khi tải lên: tạo phiên theo lô, quét từng vùng, dừng và lưu bằng XB, chờ trạng thái SAVE chuyển thành saved, rồi tải tệp NHRB lên qua 0xFF03 và xác minh số lượng ở phía thiết bị chủ trước khi bắt đầu lô tiếp theo. Dung lượng mục tiêu của bộ nhớ flash nội bộ là tối đa 25.000 bản ghi EPC duy nhất.

Tìm thẻ. Dùng phản hồi mức độ gần để định vị một EPC đã biết: gửi lệnh F kèm EPC mục tiêu, bắt đầu với công suất RF vừa phải, di chuyển chậm qua khu vực tìm kiếm và giảm công suất khi đến gần vị trí cuối cùng.

Đọc và ghi EPC. Chỉ dùng khi người dùng đã qua đào tạo và thẻ đã được xác nhận cách ly: cách ly một thẻ mục tiêu, xác nhận EPC cũ và EPC mới, thực thi lệnh đọc/ghi, đọc lại EPC và ghi nhật ký người vận hành, dấu thời gian, EPC cũ và EPC mới.

Bảo vệ thao tác ghi: việc vô tình ghi EPC có thể làm hỏng bản ghi kiểm kê và lô hàng. Phải yêu cầu xác nhận rõ ràng, cách ly một thẻ và ghi nhật ký mọi thao tác ghi.

Tích hợp cho nhà phát triển

Phương thức tích hợp hiện tại là một API BLE GATT tùy chỉnh. Ứng dụng chủ xem đầu đọc là một thiết bị ngoại vi thu nhận dữ liệu RFID, chịu trách nhiệm về ngữ cảnh quy trình, quyền người dùng, xác thực dữ liệu và ghi dữ liệu lên hệ thống doanh nghiệp.

Sơ đồ GATT:

UUID	Thuộc tính	Công dụng
0x00FF	Dịch vụ chính	Dịch vụ RFID NHR-10 tùy chỉnh
0xFF01	Write / Notify	Kênh lệnh chính; ứng dụng ghi lệnh JSON tại đây, thông báo là phản hồi JSON hoặc khung EPC nhị phân trực tiếp
0xFF02	Write	Điều khiển tệp theo lô; ghi chuỗi ASCII send_file sau khi SAVE báo trạng thái saved
0xFF03	Notify	Luồng dữ liệu tệp theo lô, gói chứa phần đầu số thứ tự 2 byte rồi đến siêu dữ liệu hoặc byte NHRB

Các lệnh cần thiết cho hầu hết ứng dụng (mọi lệnh dùng khóa JSON "cmd", lệnh một tham số dùng "val"):

Lệnh	Công dụng	Dữ liệu JSON ghi
DI	Nhận dạng đầu đọc	{"cmd":"DI"}
GB	Trạng thái pin	{"cmd":"GB"}
S / X	Bắt đầu / dừng kiểm kê trực tiếp	{"cmd":"S"} / {"cmd":"X"}
SB / XB	Bắt đầu / dừng và lưu quét theo lô	{"cmd":"SB"} / {"cmd":"XB"}
F	Tìm một EPC	{"cmd":"F","val":"EPC"}
send_file	Tải lô đã lưu lên	Ghi ASCII send_file vào 0xFF02

Với 0xFF01, luôn kiểm tra hai byte đầu tiên trước khi giải mã: 4E 48 (ASCII "NH") là dữ liệu nhị phân trực tiếp, mọi phần dữ liệu không rỗng khác là JSON UTF-8. Phần sụn từ chối phần lớn lệnh cấu hình RF và truy cập thẻ khi quá trình kiểm kê đang hoạt động, vì gói quét RFID và phản hồi lệnh dùng chung đường truyền UART của mô-đun; hãy dừng quét trước khi thay đổi thiết lập RF hoặc ghi thẻ. Chờ ít nhất 300 ms giữa các lệnh bắt đầu/dừng quét.

Danh sách lệnh đầy đủ (cấu hình RF, chẩn đoán, ghi thẻ) và cấu trúc gói tin nhị phân đầy đủ nằm trong tài liệu tích hợp nội bộ do đội kỹ thuật cung cấp cho từng dự án; liên hệ contact@nextwaves.industries để nhận bản đầy đủ khi tích hợp production.

Khắc phục sự cố

Hiện tượng	Nguyên nhân có thể	Biện pháp đề xuất
Đầu đọc không bật nguồn	Pin cạn, thời gian nhấn nút nguồn không đúng, lỗi phần cứng	Sạc đầu đọc, giữ nút nguồn trong khoảng thời gian đã xác nhận, liên hệ hỗ trợ nếu chưa khắc phục được
Không tìm thấy đầu đọc trong ứng dụng	Bluetooth bị tắt, đầu đọc đã kết nối với thiết bị khác, thiếu quyền ứng dụng	Bật Bluetooth, ngắt kết nối thiết bị chủ cũ, quét tìm NHR-10/0x00FF và cấp các quyền cần thiết
Kết nối bị ngắt	Khoảng cách xa, giá kệ kim loại, nhiễu, pin yếu	Di chuyển lại gần, sạc đầu đọc, giảm nhiễu, kết nối lại và đăng ký lại nhận thông báo
Không phát hiện thẻ	Sai chế độ quét, công suất RF quá thấp, thẻ lỗi, chưa cấu hình khu vực	Xác nhận chế độ kiểm kê, thử với thẻ đã biết là tốt, tăng công suất trong giới hạn
Ghi EPC không thành công	Thẻ bị khóa, sai mật khẩu, tín hiệu yếu, có nhiều thẻ trong vùng đọc	Cô lập một thẻ, kiểm tra mật khẩu, đưa đầu đọc lại gần và đọc xác minh sau khi thử lại
Thiếu bản ghi theo lô	Quá trình tải lên bị gián đoạn, bắt đầu lô mới trước khi tải lên xong	Thử lại send_file, xác nhận SAVE saved, không bắt đầu lệnh SB tiếp theo trước khi thiết bị chủ lưu bền vững dữ liệu

Khi liên hệ bộ phận hỗ trợ, hãy cung cấp mẫu sản phẩm, số sê-ri, phiên bản phần sụn, phiên bản ứng dụng, nền tảng thiết bị chủ, chế độ kết nối, các bước tái hiện lỗi và mã lỗi nếu có.

Bảo trì, an toàn và bảo hành

Tắt nguồn đầu đọc trước khi vệ sinh, lau bề mặt bên ngoài bằng khăn mềm hơi ẩm, không phun chất lỏng trực tiếp vào cổng kết nối hoặc ngăn pin, và không dùng dung môi hoặc hóa chất ăn mòn chưa được phê duyệt. Chỉ sử dụng pin, bộ sạc, đế cắm và phụ kiện đã được phê duyệt; không vận hành đầu đọc hoặc pin đã bị hư hỏng; tuân thủ quy định tại địa điểm sử dụng đối với thiết bị RF trong bệnh viện, máy bay, phòng thí nghiệm và môi trường có nguy cơ cháy nổ.

Chính sách bảo hành tiêu chuẩn: đổi thiết bị mới theo hình thức một đổi một trong vòng 6 tháng kể từ ngày giao hàng đối với lỗi sản xuất đã xác nhận, và sửa chữa bảo trì trong 1 năm đối với lỗi phát sinh từ bản thân thiết bị. Bảo hành không áp dụng cho hư hỏng do sử dụng sai, va đập, chất lỏng xâm nhập, sửa chữa hoặc sửa đổi trái phép.

Hỗ trợ

• contacts@nextwaves.com
• nextwaves.com

Thông số kỹ thuật đầy đủ nằm ở trang Thông số kỹ thuật máy quét cầm tay.
