Hướng dẫn sử dụng đầu đọc RFID để bàn (RD-W-CFN2-302501)

RD-W-CFN2-302501 là đầu đọc UHF RFID để bàn tích hợp anten trường gần kép (near-field). Thiết kế nhỏ gọn và vùng đọc tập trung phù hợp cho quầy thanh toán bán lẻ, quản lý tồn kho, theo dõi tài sản, quản lý sự kiện và logistics. Thiết bị nhận diện đồng thời nhiều thẻ RFID theo chuẩn EPC Class 1 Gen 2 trong vùng đọc và kết nối với máy tính qua USB Type-C.

Đọc kỹ trang này trước khi lắp đặt hoặc vận hành sản phẩm.

An toàn khi lắp đặt và vận hành

• Chỉ dùng bộ nguồn 12 VDC ổn định, phù hợp với đầu đọc và jack nguồn DC 5,5 × 2,1 mm.
• Không mở, khoan, uốn cong hay sửa đổi vỏ thiết bị. Chỉ nhân sự được ủy quyền mới bảo trì bên trong.
• Ngắt nguồn trước khi vệ sinh, di chuyển hoặc kiểm tra sản phẩm.
• Không vận hành đầu đọc nếu vỏ, dây nguồn, cáp USB hoặc đầu nối bị hư hỏng.
• Không để chất lỏng, mảnh vụn dẫn điện hoặc dụng cụ kim loại gần đầu nối và bề mặt đọc.
• Lắp đầu đọc trên bề mặt ổn định, phẳng và khô, chừa đủ khoảng trống cho cáp USB và DC.
• Không đặt vật nặng lên bề mặt đọc hoặc để vỏ thiết bị chịu va đập mạnh.

Lưu ý về công suất RF. Công suất phát có thể cấu hình. Dùng mức công suất thấp nhất vẫn bảo đảm đọc ổn định các thẻ mục tiêu; công suất quá cao có thể mở rộng vùng đọc và gây phát hiện ngoài ý muốn các thẻ ở gần. Dải tần và công suất RF được phép phụ thuộc vào quốc gia hoặc khu vực sử dụng, hãy cấu hình đầu đọc theo quy định hiện hành tại địa phương.

Mục đích sử dụng và thành phần bộ sản phẩm

Đầu đọc được thiết kế để đọc và ghi UHF RFID ở cự ly ngắn có kiểm soát trên bàn làm việc hoặc quầy thanh toán:

• Quầy thanh toán RFID tại nhà thuốc, cửa hàng tiện lợi, cửa hàng thời trang và các mô hình bán lẻ khác.
• Kiểm tra tồn kho và kiểm kê hàng hóa.
• Nhận dạng tài sản và đăng ký sản phẩm.
• Đọc và ghi mã EPC của thẻ RFID.
• Kiểm tra đóng gói, xuất hàng và hoạt động logistics.

STT	Mô tả	Số lượng
1	Đầu đọc RFID để bàn RD-W-CFN2-302501	1
2	Bộ nguồn 12 VDC	1
3	Cáp dữ liệu USB Type-C	1
4	Tài liệu hướng dẫn sử dụng / hướng dẫn nhanh	1

Thành phần đóng gói có thể thay đổi theo cấu hình bán hàng, kiểm tra đầy đủ các hạng mục ngay sau khi mở hộp.

Tính năng chính

• Tích hợp anten trường gần kép với vùng đọc chính xác và tập trung.
• Hỗ trợ thẻ RFID chuẩn EPC Class 1 Gen 2 / ISO/IEC 18000-6C.
• Dải tần hoạt động 902 đến 928 MHz.
• Công suất phát RF tối đa 30 dBm, điều chỉnh theo bước 1 dBm.
• Kết nối USB Type-C với máy tính chủ.
• LED chỉ thị nguồn và trạng thái phát hiện thẻ.
• Vỏ nhôm và nhựa ABS dạng mỏng, phù hợp đặt trên bàn.

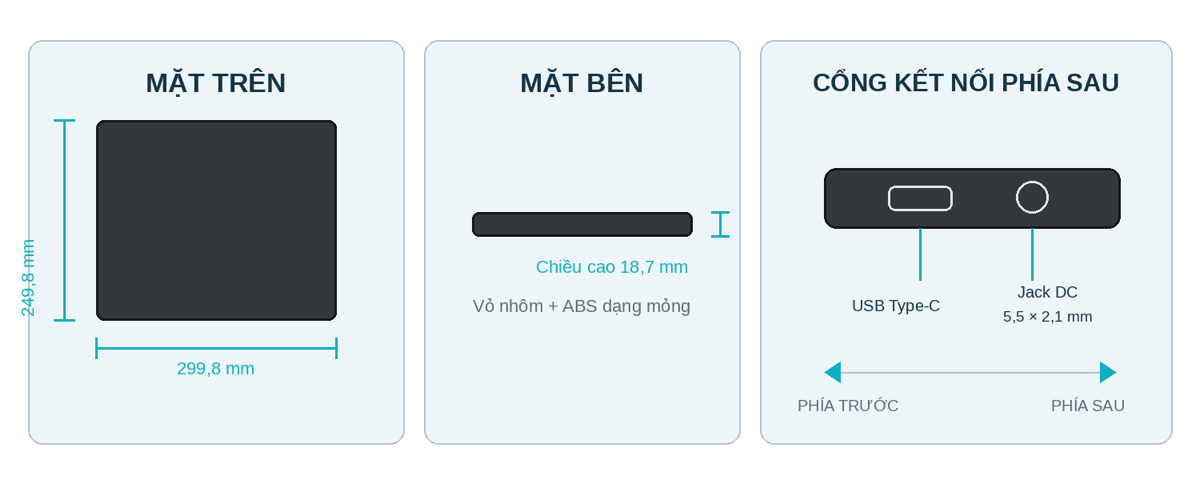

Giao diện và đèn chỉ thị

Giao diện	Chức năng	Thao tác
USB Type-C	Truyền dữ liệu với máy tính chủ	Kết nối bằng cáp USB đi kèm hoặc cáp tương thích
DC 5,5 × 2,1 mm	Ngõ vào nguồn 12 VDC	Kết nối bộ nguồn 12 VDC phù hợp trước khi khởi động phần mềm RFID

Trạng thái LED	Ý nghĩa
LED nguồn, sáng liên tục	Đầu đọc đang được cấp nguồn
LED phát hiện thẻ, nhấp nháy	Đang phát hiện hoặc kiểm kê một hay nhiều thẻ RFID

Màu LED thực tế phụ thuộc vào cấu hình sản phẩm; theo datasheet, LED nguồn sáng liên tục và LED phát hiện thẻ nhấp nháy.

Lắp đặt và kết nối

Vị trí lắp đặt

• Đặt đầu đọc nằm ngang trên bề mặt phẳng, cứng và chống trượt.
• Không để các thẻ RFID không cần thiết trên bề mặt đọc.
• Không đặt đầu đọc trực tiếp trên bàn kim loại lớn, trừ khi đã xác nhận hiệu năng RF của cấu hình lắp đặt.
• Giữ đầu đọc cách xa bộ phát UHF RFID công suất cao, thiết bị chuyển mạch dòng lớn và các nguồn gây nhiễu tiềm ẩn.
• Chừa đủ khoảng trống phía sau để cáp USB và DC không bị gập gắt hoặc chịu lực cơ học.

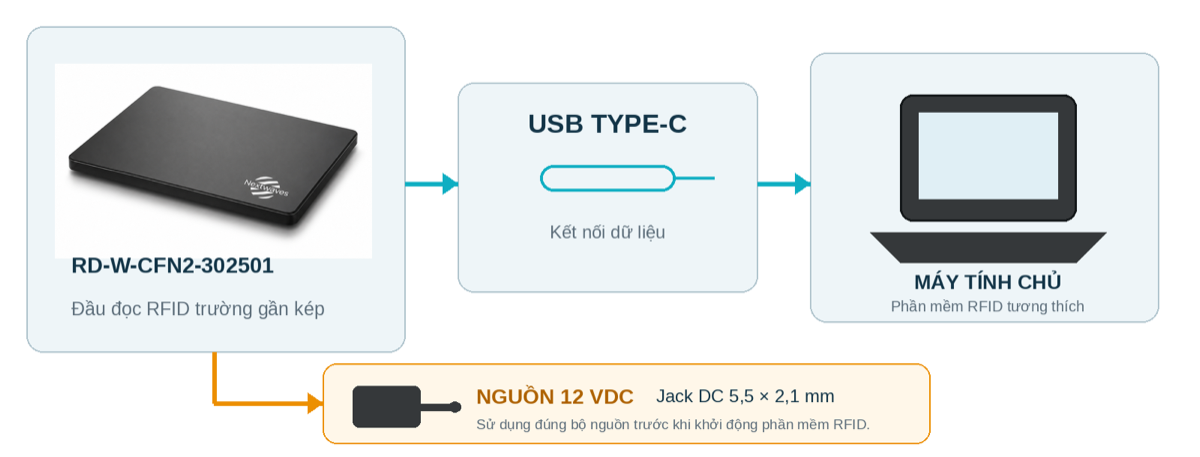

Các bước kết nối

1. Đặt đầu đọc tại vị trí vận hành dự kiến.
2. Kết nối cáp USB Type-C giữa đầu đọc và máy tính chủ.
3. Kết nối bộ nguồn 12 VDC vào jack nguồn DC.
4. Cắm bộ nguồn vào nguồn điện lưới và xác nhận LED nguồn sáng liên tục.
5. Chờ hệ điều hành trên máy tính phát hiện thiết bị USB.
6. Cài driver hoặc gói phần mềm được hỗ trợ nếu hệ thống yêu cầu.
7. Mở phần mềm RFID, sau đó chọn đầu đọc hoặc cổng giao tiếp tương ứng.

Cảnh báo: không kết nối bộ nguồn khi chưa xác nhận đúng điện áp, cực tính và loại đầu nối. Nguồn cấp không phù hợp có thể làm hỏng vĩnh viễn đầu đọc.

Vận hành cơ bản

Đọc thẻ RFID

1. Cấp nguồn cho đầu đọc và thiết lập kết nối USB.
2. Mở phần mềm RFID được hỗ trợ.
3. Chọn chế độ Inventory hoặc Read.
4. Đặt thẻ RFID lên bề mặt đọc, gần tâm đầu đọc.
5. Bắt đầu kiểm kê và xác nhận mã EPC hiển thị trên phần mềm.
6. Thêm dần các thẻ nếu cần kiểm tra khả năng đọc đồng thời nhiều thẻ.
7. Dừng kiểm kê trước khi rút cáp USB hoặc ngắt nguồn.

Ghi mã EPC

1. Chỉ đặt thẻ mục tiêu lên bề mặt đọc.
2. Đọc thẻ trước và xác nhận EPC hiển thị thuộc đúng sản phẩm cần xử lý.
3. Mở chức năng Write hoặc Encode trong phần mềm được hỗ trợ.
4. Nhập dữ liệu EPC cần ghi và thực hiện lệnh ghi.
5. Đọc lại thẻ và kiểm tra toàn bộ giá trị EPC.
6. Chỉ lấy thẻ ra sau khi xác nhận ghi thành công.

Cảnh báo: khi ghi EPC, phải đưa toàn bộ thẻ không phải mục tiêu ra ngoài vùng đọc. Ghi nhầm thẻ có thể tạo mã nhận dạng trùng lặp hoặc sai lệch.

Điều chỉnh công suất RF. Đầu đọc hỗ trợ điều chỉnh công suất phát RF theo bước 1 dBm, tối đa 30 dBm:

1. Bắt đầu với mức công suất thấp.
2. Đặt thẻ mục tiêu tại vị trí vận hành thực tế.
3. Tăng công suất từng bước cho đến khi thẻ được phát hiện ổn định.
4. Kiểm tra các thẻ gần ranh giới của vùng đọc dự kiến.
5. Giảm công suất nếu phát hiện các thẻ không liên quan bên ngoài vùng mục tiêu.

Vùng đọc trường gần

Anten trường gần tích hợp tập trung năng lượng RF sát bề mặt đầu đọc. Vùng đọc hữu dụng phụ thuộc vào thiết kế và hướng đặt thẻ, vật liệu sản phẩm, khoảng cách giữa các thẻ, công suất RF và các vật dẫn điện ở gần. Trường RF không hoàn toàn đồng đều trên toàn bộ bề mặt, vì vậy phải xác nhận ứng dụng bằng thẻ và sản phẩm thực tế.

Vị trí đặt thẻ khuyến nghị:

• Đặt thẻ phẳng và gần bề mặt đầu đọc.
• Không gấp, tạo nếp hoặc uốn gắt anten của thẻ.
• Kiểm tra nhiều hướng đặt thẻ vì mức ghép phụ thuộc vào hình dạng anten.
• Phân bố nhiều thẻ trên vùng đọc thay vì chồng thành một tập quá dày.
• Dùng thẻ RFID on-metal cho sản phẩm kim loại và thẻ chuyên dụng phù hợp cho chất lỏng hoặc vật liệu suy hao cao.
• Giữ vật kim loại lớn cách xa bề mặt đọc, trừ khi chúng thuộc cấu hình ứng dụng đã được xác nhận.

Xử lý sự cố

Hiện tượng	Nguyên nhân có thể	Biện pháp khắc phục
LED nguồn không sáng	Không có nguồn vào, đầu nối lỏng hoặc bộ nguồn không phù hợp	Kiểm tra ổ điện, bộ nguồn 12 VDC, đầu nối DC và tình trạng dây cáp
Máy tính không nhận đầu đọc	Cáp USB lỗi, chưa cài driver hoặc cổng USB không phù hợp	Kết nối lại cáp, thử cổng USB khác, dùng cáp có truyền dữ liệu và cài driver được hỗ trợ
Không phát hiện thẻ	Chưa bắt đầu kiểm kê, công suất RF quá thấp, thẻ không tương thích hoặc sai vùng tần số	Bắt đầu kiểm kê, xác nhận tương thích EPC Class 1 Gen 2, kiểm tra vùng tần số và tăng dần công suất
Đọc thẻ không ổn định	Hướng đặt không phù hợp, thẻ hỏng, suy hao do vật liệu hoặc nhiễu	Xoay hoặc đổi vị trí thẻ, thử thẻ tốt, tách các thẻ và di chuyển nguồn nhiễu
Vô tình đọc thẻ lân cận	Công suất RF quá cao hoặc thẻ không liên quan ở quá gần	Giảm công suất RF và di chuyển hoặc che chắn các thẻ không liên quan khỏi vùng hoạt động
Ghi EPC thất bại	Sai vùng nhớ, thẻ bị khóa, độ dài dữ liệu không hợp lệ hoặc có nhiều thẻ trong vùng đọc	Chỉ để một thẻ mục tiêu, kiểm tra định dạng EPC và mật khẩu truy cập, sau đó thử lại
Phần mềm mất kết nối	Cáp USB bị dịch chuyển, nguồn gián đoạn hoặc cổng giao tiếp thay đổi	Dừng vận hành, kết nối lại nguồn và USB, chọn đúng thiết bị hoặc cổng rồi khởi động lại ứng dụng

Cảnh báo: nếu vỏ thiết bị nóng bất thường, phát mùi hoặc có hư hỏng vật lý, hãy ngắt nguồn ngay và ngừng sử dụng sản phẩm.

Bảo trì và bảo quản

1. Dừng hoạt động RFID và ngắt cả cáp DC lẫn cáp USB.
2. Lau vỏ bằng khăn mềm, khô; có thể dùng khăn hơi ẩm để làm sạch vết bẩn nhẹ.
3. Không phun chất lỏng trực tiếp lên đầu đọc, không dùng vật liệu mài mòn, acetone, xăng hoặc dung môi mạnh.
4. Để đầu đọc khô hoàn toàn trước khi cấp nguồn trở lại.

Kiểm tra định kỳ đầu nối DC và USB để phát hiện lỏng hoặc bám bẩn, kiểm tra bộ nguồn và dây cáp để phát hiện vết cắt hoặc lõi dẫn điện lộ ra, và thực hiện phép thử đọc bằng thẻ chuẩn sau khi di chuyển, bảo trì hoặc cập nhật phần mềm.

Bảo quản đầu đọc trong môi trường sạch, khô, nhiệt độ từ -30 °C đến +60 °C, tránh ngưng tụ, rung động, ánh nắng trực tiếp, hóa chất ăn mòn và va đập cơ học.

Hỗ trợ kỹ thuật

Khi yêu cầu hỗ trợ, hãy cung cấp model sản phẩm, số serial, phiên bản phần mềm, hệ điều hành, loại thẻ RFID, công suất RF đã cấu hình và mô tả môi trường lắp đặt.

• contact@nextwaves.industries

Thông số kỹ thuật đầy đủ nằm ở trang Thông số kỹ thuật đầu đọc để bàn.
